山西地寶能源有限公司物探中心成立于2005年，擁有地球物理勘探甲級資質，是山西省內較早擁有甲級資質的單位。經過十五年的建設和發展，物探公司擁有了一支敢于創新、勇于拼搏的物探隊伍。

物探中心擁有目前最先進的法國sercel公司的428XL高分辨數字地震儀，美國ZONGE公司的GDP-32II多功能電法工作站和隨機配套的解釋工作站。在井下物探方面，由于國外儀器均不具備防爆證，根據實際情況，配備了具有國家安標的產品，集接收、發射于一體的智能、便攜式的TEMHZ75礦用本安型瞬變電磁儀。在軟件方面配有2套目前煤礦廣泛使用的美國斯倫貝謝公司GeoFrame4.5地震解釋組合體軟件（IESX）、可視化軟件（GeoViz）以及地質繪圖軟件（CPS3），并配有CGG處理系統，jason反演系統。其他物探小型儀器若干。

物探中心現有在職員工27人，技術人員均擁有本科及以上學歷。根據業務發展的需要不斷引進吸納專業技術人才 ，全力打造煤礦物探技術創新的高素質人才隊伍。主要分為地質組及物探組，其中物探組又分為地震組、地面電法組、井下電法組。

業務服務對象主要為各煤礦企業，提供地震勘探、地面電法勘探、井下勘探等傳統服務，探測煤礦采區斷層、陷落柱、老窯采空區、積水區等，研究煤層賦存形態，預測煤層厚度變化、解決礦井地質問題等。目前我物探隊伍的足跡遍布山西省，完成三維地震及電法數百平方公里，并很好的完成了頁巖氣勘查等非常規能源勘查項目。十五年來完成的物探項目質量可靠，驗證率高，部分項目由于較高的驗證率，礦方將后續所有物探工作均交由我單位施工，后期對整個井田物探資料進行連片精細處理解釋，為礦方工作面布設及采掘提供了可靠依據。在煤礦傳統服務項目外，針對煤礦企業新需求，結合新的已知資料，我部門新開展了資料重新處理解釋工作。具體工作中，鑒于物探方法多樣性，根據礦方的具體要求，從實際情況出發采用多種物探手段相結合的方法為礦方提供服務。

在工程物探、城市物探等方面我公司運用高密度電法、大地電磁、地震映像等多種物探手段相結合，也取得較好的成果。工程物探方面主要是開展隧道檢測、道路檢查、橋梁檢測、建筑質量檢查、地基基礎檢查等工作。城市物探方面為建筑地基的調查與選定、地下設施布局等提供依據。

地震勘探：

我公司擁有最先進的地震勘探儀器：法國sercel公司的428XL高分辨數字地震儀。解釋工作在SUN Blade 2000圖型工作站，利用美國斯倫貝謝公司GeoFrame4.5地震解釋組合體軟件（IESX）、可視化軟件（GeoViz）以及地質繪圖軟件（CPS3），以人機聯作的解釋方式進行，解釋精度較高。利用Jason軟件，采用波阻抗反演，進行煤層厚度預測工作。

地震儀器車及其內部操作臺

地震解釋工作站

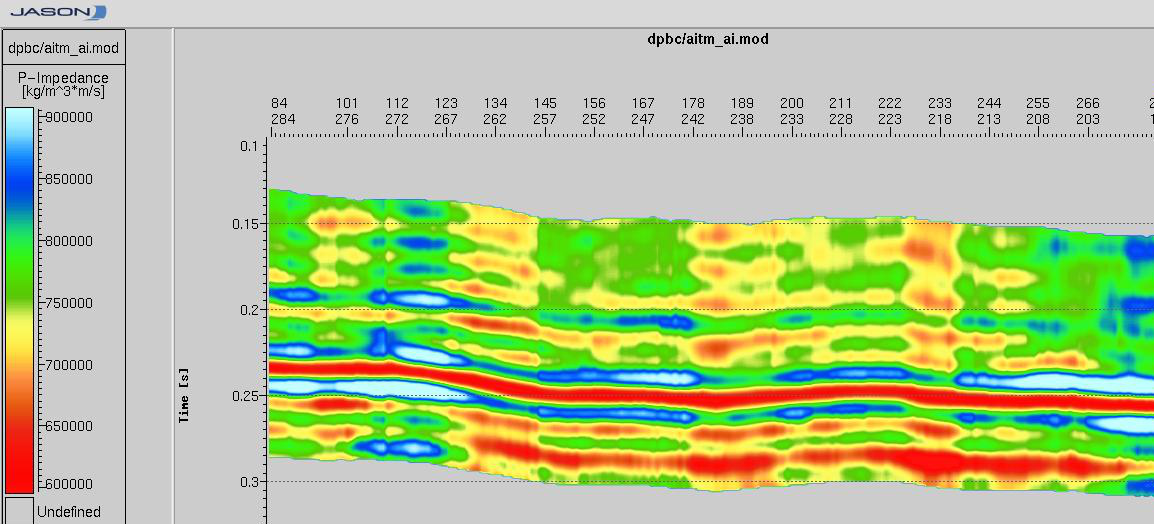

煤厚預測剖面反演成果（紅色為主要煤層的波組抗反映）

水平切片及巷道圖（吻合較好，精度高）

采空區在水平切片上反應

地面電法勘探：

我公司擁有先進的電法勘探儀器：數據采集使用美國ZONGE公司的GDP-32II多功能電法工作站3臺套，信號發射系統配備有美國ZONGE公司的大功率發射機GGT-30、中功率發射機GGT-10、便攜式發射機ZT-30及NANOTEM發射機NT-20。

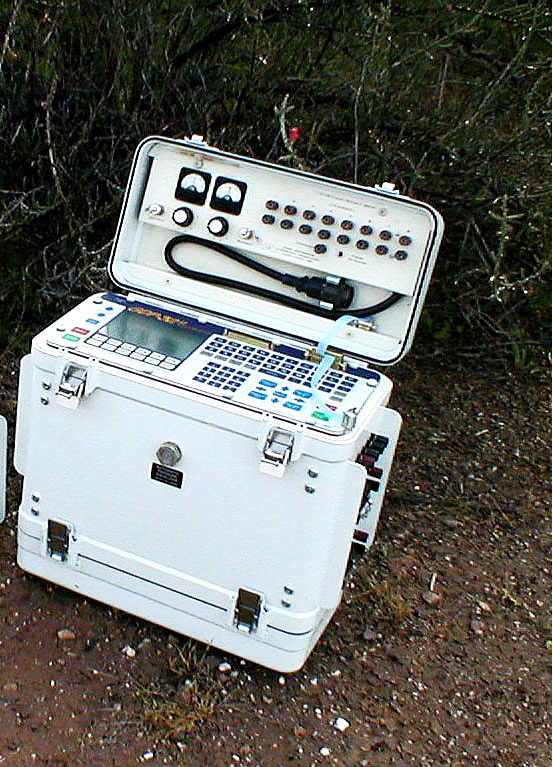

GDP-32^II多功能電法工作站

電法勘探解釋采空區及采空積水區

井下物探：

   YCS512礦用本安型探水儀，是集接收、發射于一體的智能、便攜式的國家安標產品，是利用瞬變電磁（TEM）探測原理，針對煤礦采空區、斷層、破碎帶、陷落柱、溶洞充水、巖溶發育區、圍巖等地質異常體的不同電性特征，實現對掌子面前方以及巷道側幫、煤層頂?shù)装宓确较蚋凰畢^(qū)域的探測。

YCS512礦用本安型瞬變電磁儀

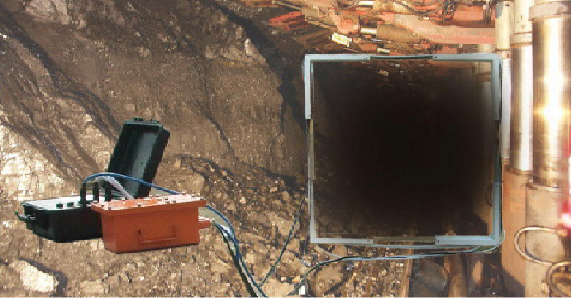

CUGTEM 礦用瞬變電磁儀施工演示

實際成果展示：

下圖為沿頂板方向探測得到的瞬變電磁法視電阻率等值線圖。從圖中可知，巷道迎頭左側前上方（沿探測方向）約40-80米范圍視電阻率相對較低，可解釋為該地段內頂板砂巖裂隙發育具含水性。

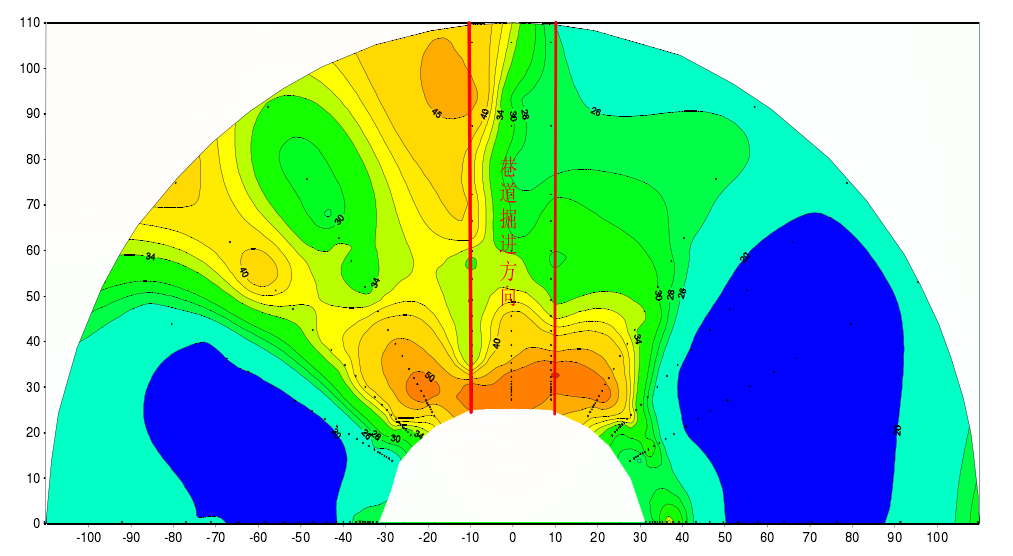

頂板方向視電阻率等值線圖

下圖為為沿順層方向探測得到的瞬變電磁法視電阻率等值線圖。從圖中可知，總體視電阻率值相對較高，巷道迎頭前方40-90米左側幫地段視電阻率等值線發生變化，存在一個相對低阻封閉的區域，該地段可能發育小構造，因為其對應的視電阻率最小值大于25 ，巖性以細砂巖為主具具含水性。

順層方向視電阻率等值線圖

   下圖為沿底板方向探測得到的瞬變電磁法視電阻率等值線圖。從圖上可知，巷道底板沿探測方向0-60米深度范圍總體視電阻率橫向近均勻變化，說明該地段底板地層相對穩定，裂隙欠發育，無明顯導水通道，總體視電阻率值較大。

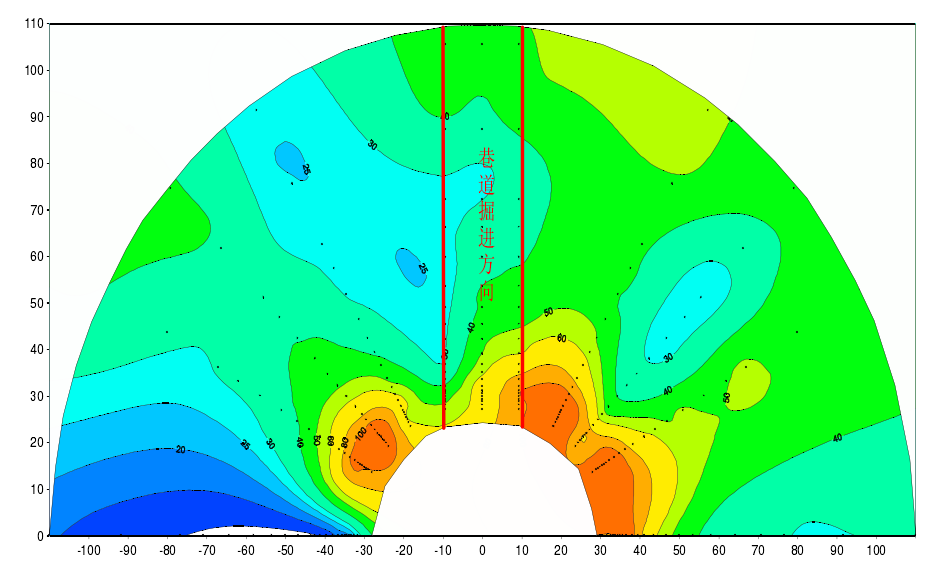

底板方向視電阻率等值線圖

YDT88 型無線電波坑道透視儀 ，簡稱坑透儀。其功能是利用電磁波在介質中的傳播特性來探測礦井回采工作面內的地質構造，如陷落住、斷層、火成巖、煤層厚度變化、瓦斯富集區及突水構造等。可減少大量鉆探工程量，節省費用，提高采煤時對事故隱患的預知性，有效避免事故發生，減少損失，增加安全系數，提高產量和效益。

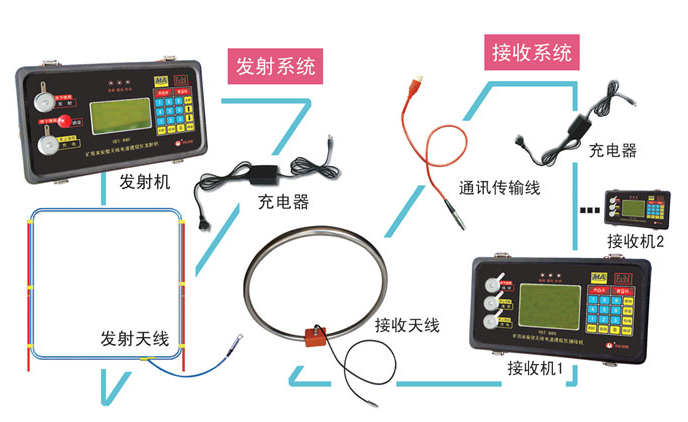

YDT88 型無線電波坑道透視儀

處理后的CT成像圖

工程物探、城市物探：

運用高密度電法和大地電磁法開展隧道地球物理勘探工作，推測隧道經過區域的斷層與巖溶發育情況。

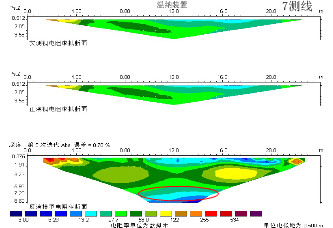

高密度電法視電阻率電阻率斷面圖

大地電磁法視電阻率電阻率斷面圖

    運用高密度電法和地震映像相結合的方法開展城市地下空洞探測工作，推測地下空洞展布情況。

高密度電法視電阻率斷面圖

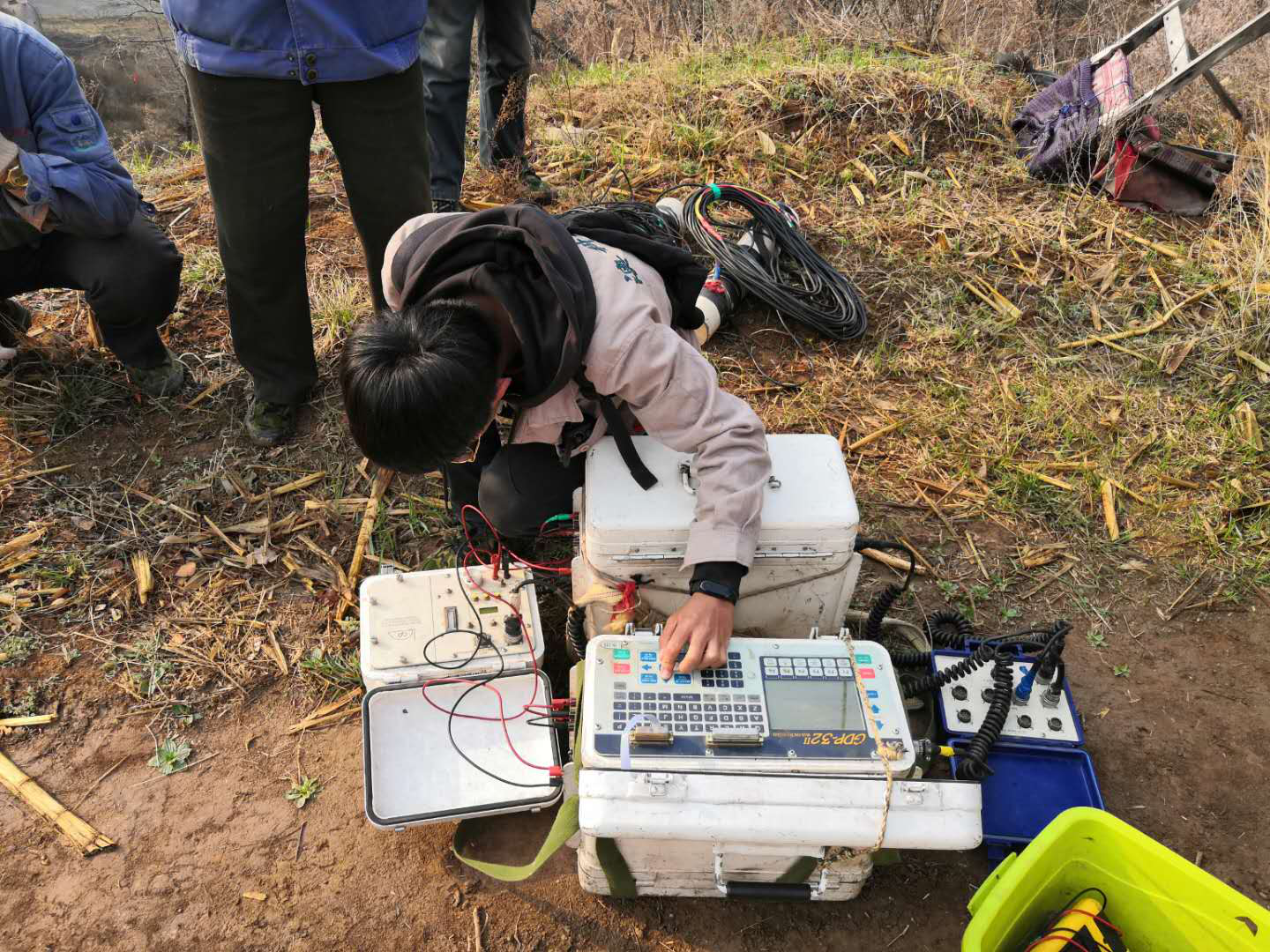

地震映像施工現場

地震映剖面像圖
